Anwendung von Ti-6Al-4V in kryogenen Umgebungen: Werkstoffverhalten und Konstruktionsaspekte.

Wenn Sie an extreme Umgebungen denken, fallen Ihnen möglicherweise zunächst hohe Temperaturen ein: Motorräume, Raketendüsen und ähnliches. Doch auch das andere Ende der Temperaturskala stellt gleichermaßen hohe Anforderungen. Kryogene Umgebungen, in denen die Temperaturen auf minus 150 Grad Celsius oder darunter sinken, stellen Werkstoffe einer völlig anderen Art von Belastung aus. Unter diesen Bedingungen behält nicht jedes Metall seine Eigenschaften bei: Manche werden spröde, manche reißen, manche versagen schlichtweg. Ti-6Al-4V hingegen bewältigt die Kälte erstaunlich gut.

Wenn Sie in Branchen wie Luft- und Raumfahrt, Energie oder wissenschaftlicher Forschung tätig sind, stoßen Sie möglicherweise auf Situationen, in denen Komponenten bei kryogenen Temperaturen funktionieren müssen. Denken Sie an Treibstofftanks für Raketen, Speicherbehälter für verflüssigtes Erdgas oder Geräte, die bei der Beobachtung des tiefen Weltraums eingesetzt werden. Diese Anwendungen erfordern Werkstoffe, die ihre Festigkeit nicht verlieren, wenn es kalt wird. Ti-6Al-4V hat sich in diesem Bereich einen Namen gemacht. Lassen Sie uns besprechen, warum.

Was passiert mit den meisten Metallen bei extremer Kälte

Bevor wir darauf eingehen, wie sich Ti-6Al-4V verhält, ist es hilfreich zu verstehen, was im Allgemeinen mit Metallen bei niedrigen Temperaturen geschieht. Für viele Werkstoffe ist Kälte schlechte Nachrichten. Wenn die Temperatur sinkt, verringert sich die thermische Energie der Atome. Sie bewegen sich weniger. Das klingt zwar stabil, macht jedoch viele Metalle tatsächlich spröder.

Stahl ist ein klassisches Beispiel. Kohlenstoffstahl, der bei Raumtemperatur duktil und zäh ist, kann bei ausreichend niedrigen Temperaturen spröde werden und neigt dann zum Rissbildung. Schiffe sind in eisigen Gewässern bereits in zwei Hälften gebrochen, weil der Stahl seine Biegefähigkeit verlor. Der technische Fachbegriff dafür lautet duktil-spröde Übergang. Bei vielen Metallen erfolgt dieser Übergang deutlich oberhalb kryogener Temperaturen.

Andere Materialien wie bestimmte Aluminiumlegierungen halten dagegen besser stand. Sie verlieren jedoch häufig an Festigkeit, wenn die Temperatur sinkt. So tauscht man letztlich ein Problem gegen ein anderes aus.

Wie sich Ti-6Al-4V bei Kälte hervorhebt

Ti-6Al-4V unterscheidet sich davon: Es weist keinen scharfen duktil-spröden Übergang wie Stahl auf. Stattdessen nimmt seine Festigkeit mit fallender Temperatur tendenziell zu. Ja, tatsächlich wird diese Legierung unter kryogenen Bedingungen in gewissem Sinne sogar zäher.

Die Zugfestigkeit und die Ausbeutefestigkeit von Ti-6Al-4V steigen bei niedrigen Temperaturen. Gleichzeitig behält er eine gute Duktilität. Sie wird nicht plötzlich glasig und bricht. Diese Kombination ist selten. Die meisten Materialien verlieren entweder ihre Festigkeit oder ihre Duktilität. Ti-6Al-4V schafft es, beide zu halten.

Es gibt natürlich einen Haken. Die Legierung wird weniger duktil als bei Raumtemperatur. Man kann es nicht so weit beugen, bevor es bricht. Aber der Rückgang ist allmählich, nicht plötzlich. Und die Festigkeitsgewinne überwiegen oft den Verlust an Duktilität bei strukturellen Anwendungen.

Warum die Kristallstruktur wichtig ist

Um zu verstehen, warum sich Ti-6Al-4V so verhält, muss man sich seine Kristallstruktur ansehen. Bei Raumtemperatur hat Titan eine hexagonale, dicht gepackte Struktur. Diese Struktur ändert sich nicht dramatisch, wenn es kalt wird. Es gibt keine plötzliche Phasentransformation wie bei einigen Stählen.

Diese Stabilität ist entscheidend. Da die Kristallstruktur unverändert bleibt, ändert sich das Verhalten des Materials schrittweise statt abrupt. Ingenieure können vorhersagen, wie es sich verhalten wird. Sie können ihre Konstruktionen an diesen Veränderungen ausrichten. Diese Vorhersagbarkeit ist von großem Wert, wenn etwas gebaut wird, das zuverlässig bei minus zweihundert Grad Celsius funktionieren muss.

Anwendungen, bei denen dies wirklich zählt

Wo kommt dies also zum Einsatz? Einer der wichtigsten Bereiche ist die Luft- und Raumfahrt. Raketen verwenden flüssigen Sauerstoff und flüssigen Wasserstoff als Treibstoffe. Diese Fluide sind extrem kalt: Flüssiger Wasserstoff siedet bei etwa minus 253 Grad Celsius. Die Tanks, die diese Treibstoffe enthalten, müssen diese Temperaturen aushalten und gleichzeitig die mechanischen Belastungen beim Start und im Flug bewältigen.

Ti-6Al-4V kommt beispielsweise in Kraftstoffleitungen, Tankstrukturen und Ventilkomponenten zum Einsatz. Es ist leicht – was für die Raumfahrt entscheidend ist – und behält seine Festigkeit auch bei tiefen Temperaturen. Diese Kombination ist kaum zu übertreffen.

Ein weiterer Bereich ist Flüssigerdgas (LNG). LNG wird bei etwa minus 162 Grad Celsius gelagert und transportiert. Pumpen, Ventile und Rohrleitungssysteme, die mit LNG umgehen, benötigen Werkstoffe, die nicht spröde werden. Ti-6Al-4V eignet sich hier ebenfalls sehr gut.

Wissenschaftliche Geräte sind ein weiteres Anwendungsgebiet. Teleskope und Sensoren, die im Weltraum oder in großer Höhe betrieben werden, sind extremen Kältebedingungen ausgesetzt. Komponenten aus Ti-6Al-4V behalten ihre Eigenschaften und ihre Präzision bei.

Was Konstrukteure beachten müssen

Wenn Sie ein Bauteil für den kryogenen Einsatz aus Ti-6Al-4V konstruieren, sind einige Aspekte zu berücksichtigen. Erstens bedeutet die erhöhte Festigkeit, dass Sie möglicherweise dünnere Querschnitte oder leichtere Konstruktionen verwenden können als bei Raumtemperatur. Das ist ein Vorteil.

Allerdings müssen Sie auch die verringerte Duktilität berücksichtigen. Stoßbelastungen stellen ein Risiko dar: Wenn das Bauteil bei tiefen Temperaturen einer plötzlichen Belastung ausgesetzt wird, kann es leichter brechen als bei Raumtemperatur. Daher müssen die Lastbedingungen sorgfältig analysiert werden.

Die thermische Kontraktion ist ein weiterer Faktor. Alle Materialien ziehen sich bei Kälte zusammen. Verschiedene Materialien tun dies mit unterschiedlichen Raten. Wenn Sie Ti-6Al-4V mit einem anderen Material verbinden, müssen Sie diese Ungleichheit berücksichtigen. Andernfalls können Spannungskonzentrationen oder Versagen der Verbindungen auftreten.

Oberflächenfehler spielen bei niedrigen Temperaturen ebenfalls eine größere Rolle. Eine kleine Kerbe oder ein kleiner Kratzer, der bei Raumtemperatur harmlos wäre, kann bei Kälte zum Ausgangspunkt eines Risses werden. Daher gewinnen Oberflächenqualität und Qualitätskontrolle noch mehr an Bedeutung.

Einfluss der Fertigungsverfahren auf die kryogene Leistung

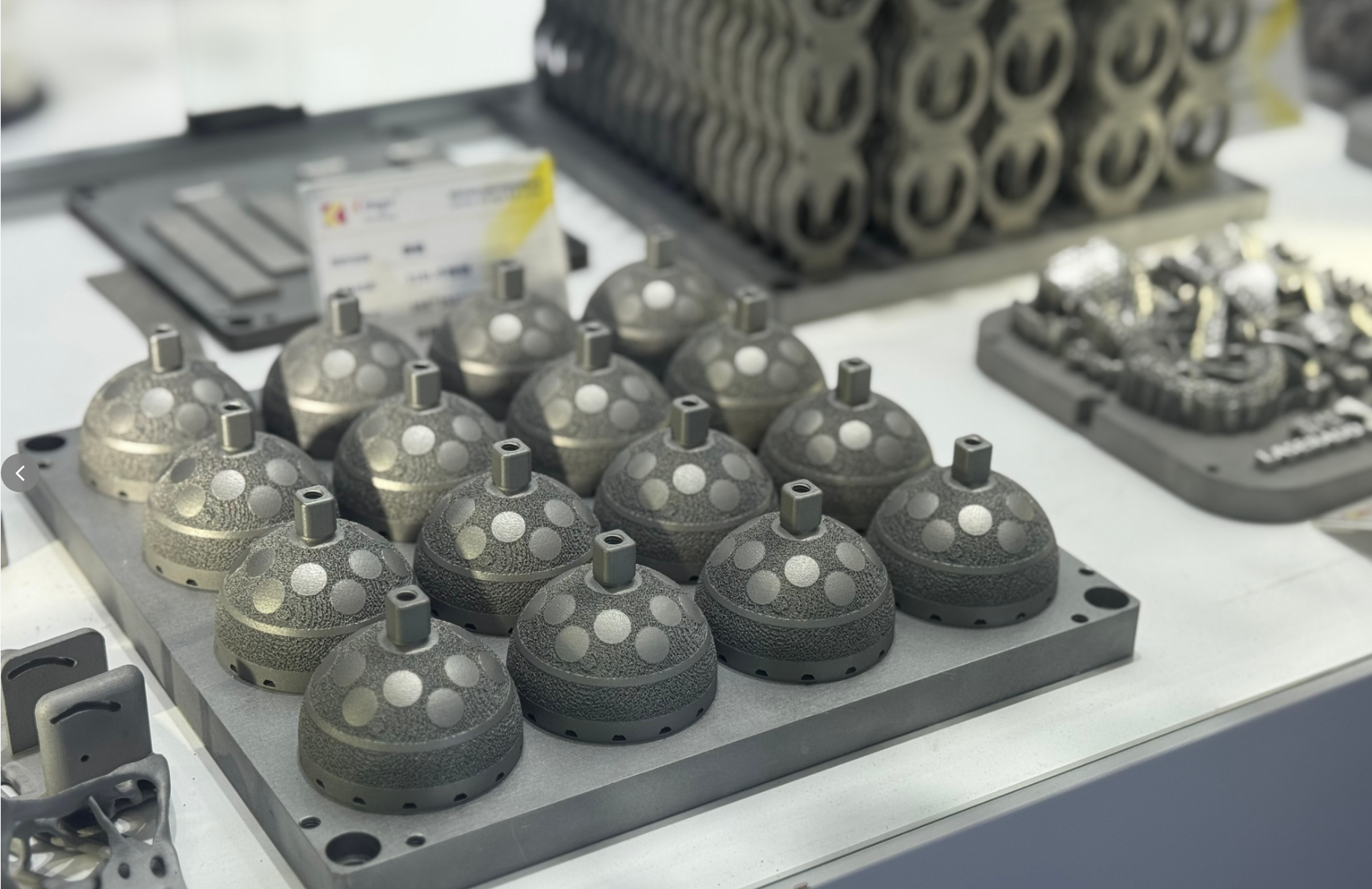

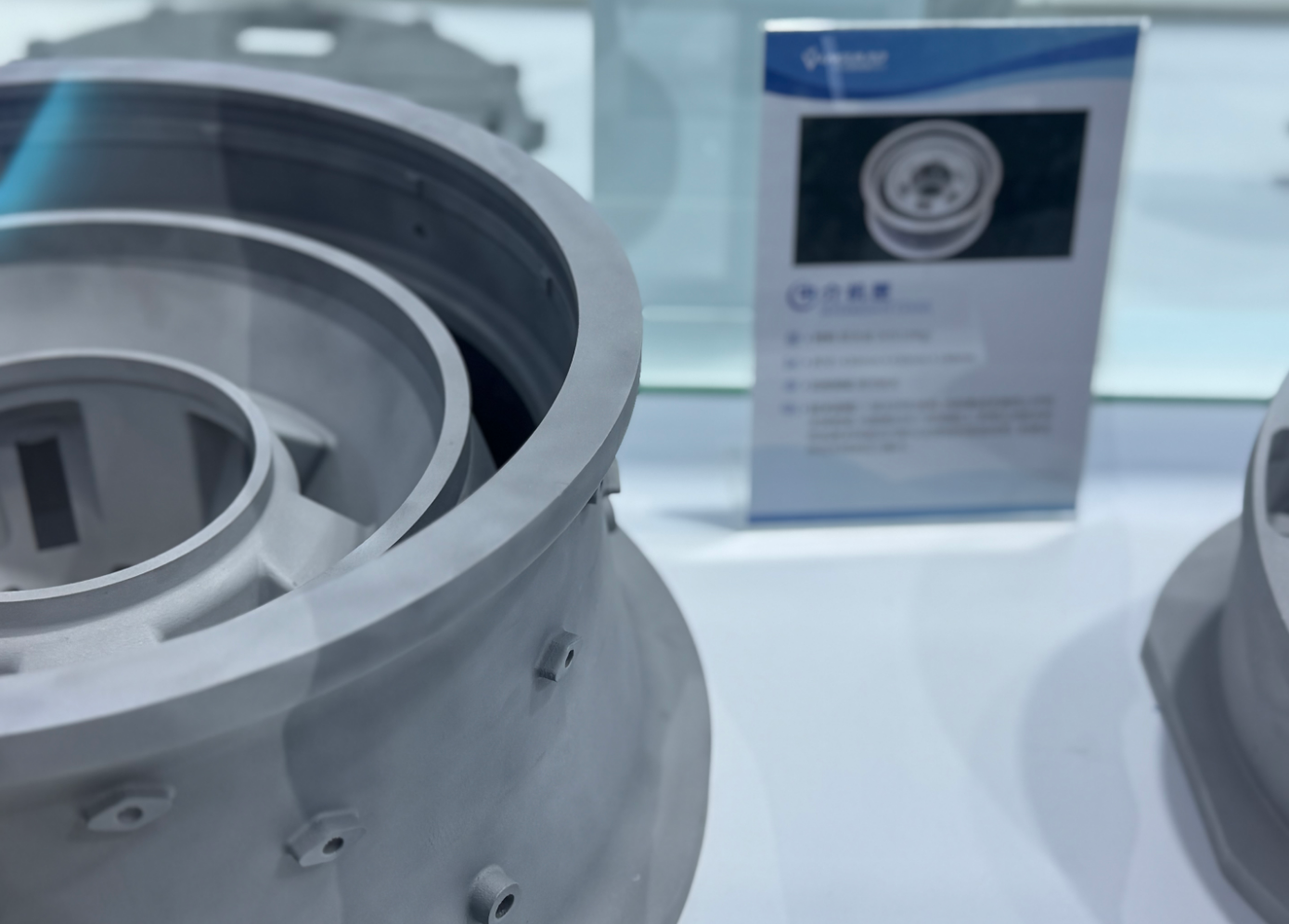

Auch die Art und Weise, wie ein Bauteil hergestellt wird, beeinflusst sein Verhalten bei tiefen Temperaturen. Geschmiedetes oder warmverformtes Ti-6Al-4V hat eine lange Einsatzgeschichte im kryogenen Bereich. Heutzutage werden jedoch zunehmend mehr Bauteile mittels additiver Fertigung und Metallpulverspritzguss hergestellt.

Diese Verfahren können komplexe Geometrien erzeugen, die mit herkömmlichen Techniken nur schwer zu realisieren sind. Gleichzeitig führen sie jedoch auch neue Variablen ein. Die Pulverqualität, die Prozessparameter und die Nachbearbeitung beeinflussen sämtlich die endgültige Mikrostruktur. Und die Mikrostruktur bestimmt, wie sich das Material bei tiefen Temperaturen verhält.

Deshalb ist die Pulverqualität entscheidend. Sauberes, konsistentes Pulver mit der richtigen chemischen Zusammensetzung und geeigneten Partikeleigenschaften führt zu besseren Bauteilen. Unternehmen wie Kyhe die sich auf Titanlegierungspulver spezialisiert haben, verstehen dies. Ihr Fokus auf Qualität und Nachhaltigkeit wirkt sich unmittelbar auf die Leistungsfähigkeit der Endkomponenten aus.

Die Rolle der Nachbearbeitung und Wärmebehandlung

Die Wärmebehandlung ist ein weiterer Bestandteil des Puzzles. Bei Ti-6Al-4V können unterschiedliche Wärmebehandlungen verschiedene Mikrostrukturen hervorrufen. Manche Mikrostrukturen eignen sich besser für Festigkeit, andere für Duktilität. Für kryogene Anwendungen strebt man häufig ein ausgewogenes Verhältnis an.

Auch die Spannungsentlastung ist wichtig. Restspannungen aus der Fertigung können sich bei Kälte mit thermischen Spannungen kombinieren und zu Problemen führen. Eine geeignete Wärmebehandlung hilft, diese Spannungen abzubauen und das Bauteil zu stabilisieren.

Prüfung und Freigabe für den Einsatz bei tiefen Temperaturen

Wenn Sie Komponenten für kryogenen Einsatz herstellen, müssen Sie diese prüfen. Sie dürfen nicht einfach davon ausgehen, dass sie funktionieren. Nur Prüfungen bei den tatsächlichen Einsatztemperaturen gewährleisten Sicherheit.

Das bedeutet, die Bauteile abzukühlen, sie zu belasten und zu beobachten, was geschieht. Es bedeutet, auf Risse zu prüfen, Verformungen zu messen und zu verifizieren, dass das Material die Anforderungen erfüllt. Dies ist nicht kostengünstig und auch nicht schnell – aber unerlässlich.

Es existieren Normen, die diesen Prozess leiten. Für die Luft- und Raumfahrt gibt es spezifische Anforderungen für den kryogenen Einsatz. Die Einhaltung dieser Normen vermittelt Vertrauen in die Leistungsfähigkeit Ihrer Bauteile.

Warum dies für die Zukunft von Bedeutung ist

Wenn die Technologie immer weiter in extreme Umgebungen vordringt, wird die Nachfrage nach Materialien, die mit Kälte umgehen können, stetig steigen. Die Raumfahrt erforscht immer weitere Bereiche des Weltraums. Flüssigerdgas (LNG) gewinnt zunehmend an Bedeutung im Energiemix. Wissenschaftliche Instrumente werden empfindlicher und werden an immer kältere Orte eingesetzt.

Ti-6Al-4V ist bestens positioniert, um diese Nachfrage zu befriedigen. Es verfügt über eine langjährige Einsatzgeschichte. Es besitzt die erforderlichen Eigenschaften. Und dank moderner Fertigungstechniken wird es zugänglicher und kostengünstiger – weshalb es wahrscheinlich noch in einer größeren Bandbreite von Anwendungen zum Einsatz kommen wird.

Fazit zur Leistung bei tiefen Temperaturen

Letztendlich funktioniert Ti-6Al-4V in kryogenen Umgebungen, weil es nicht „panisch“ reagiert, sobald es kalt wird. Vielmehr wird es fester, behält ausreichend Zähigkeit und wird nicht plötzlich spröde. Diese Zuverlässigkeit ist es, nach der Ingenieure suchen, wenn sie Komponenten für die extremsten Betriebsbedingungen konstruieren.

Falls Sie an einem Projekt arbeiten, das kryogene Temperaturen umfasst, sollten Sie sich diese Legierung genau ansehen – sie könnte genau das sein, was Sie benötigen.
